AUTOGAS ECE 67/110 CLASS 2

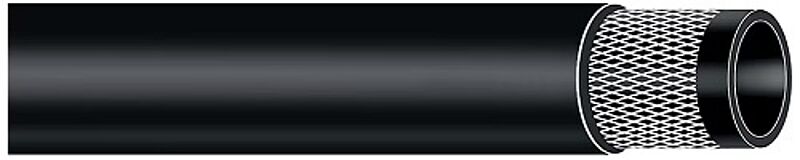

Паливний рукав для автомобілів

КОНСТРУКЦІЯ

ЗАСТОСУВАННЯ

Внутрішній шар: NBR, чорний, гладкий, антистатичний (R > 1 MΩ/м), стійкий до дифузії LPG (пропан-бутану) та метану.
Посилення: Синтетичний текстильний корд
Зовнішній шар: Чорний, гладкий, антистатичний (R > 1 MΩ/м), із спеціальної гумової суміші SBR, стійкий до старіння, тепла, абразивного зносу, озону та погодних впливів.

Автомобільний рукав низького тиску, розроблений відповідно до положень ECE 67.01, Annex 8, Class 2 (для LPG) та ECE 110.02, Annex 4B, Class 2 (для метану).
Призначений для подачі LPG (пропан-бутану) та метану в двигунах автомобілів. Рукав відповідає 4815 Teil 4 (рукав для паливних систем двигунів автомобілів).
Робоча температура: від -30 °C до +125 °C.
Допуски: На внутрішній діаметр: 4 мм: ± 0,60 мм 6 - 20 мм: ± 0,80 мм Допуск на довжину: ± 1%.
Виробник: Parker Hannifin (США).
Внутрішній
 діаметр		 Товщина стінки Зовнішній діаметр Робочий  тиск Розривний тиск Вага Мін. радіус згину
мм мм мм бар бар кг/м мм
4 3 10 4,5 18 0,09 35
5 2,75 10,5 4,5 18 0,10 40
6 3,5 13 4,5 18 0,15 50
10 3,5 17 4,5 18 0,20 80
12 3,5 19 4,5 18 0,23 100
14 4 22 4,5 18 0,30 115
16,5 4 24,5 4,5 18 0,34 135
19 4 27 4,5 18 0,39 150
